MATÉRIELS DE PARACHUTAGE, DE LARGAGE ET DE VOL DE PENTE. |
| |
| Les lots d'élingage. |
| |
- Lot d’élingage et d’arrimage LTSH 1 F2.
|
Cliquer sur l'image pour l'agrandir.
| Le lot d'élingage et d'arrimage LTSH 1 F2 a été conçu essentiellement pour permettre un transport de fret à l'élingue, en configuration de charge suspendue qui présentait, sur de courtes distances (inférieures à 80 km), des avantages de rentabilité et de sécurité. Il comportait également des lignes d'arrimage en soute ainsi que des équipements mixtes utilisables pour les 2 modes de transport.
Les divers agrès qui composaient le lot de transport à l'élingue étaient conçus pour permettre la préhension de charge par accrochage et ceinturage (au moyen d'élingues) ou enveloppement (au moyen d'un filet).
Un prolongateur permettait d'éloigner la charge de l'hélicoptère quand elle était encombrante pour faciliter les manœuvres de l'appareil.
L'ensemble était relié à une perche fixée à l'intérieur de la soute au centre de gravité de l'hélicoptère. Cette perche était terminée par un délesteur électrique permettant la libération de la charge à tout moment.
Des lignes d'arrimage et des tendeurs à sangle ou à chaîne permettaient l'arrimage en soute.
La limite d'utilisation était de 2,5 tonnes. |
Cliquer sur l'image pour l'agrandir.
| |
- Lot d’élingage LTSH 2 F2.
|
Cliquer sur l'image pour l'agrandir. | Le lot d'élingage et d'arrimage LTSH 2 F2 a été conçu pour permettre un transport de fret à l'élingue, en configuration de charge suspendue qui présentait, sur de courtes distances (inférieures à 80 km), des avantages de rentabilité et de sécurité.
Les divers agrès qui composaient le lot de transport à l'élingue étaient conçus pour permettre la préhension de charge par accrochage et ceinturage (au moyen d'élingues) ou enveloppement (au moyen d'un filet).
Un prolongateur permettait d'éloigner la charge de l'hélicoptère quand elle était encombrante pour faciliter les manœuvres de l'appareil.
L'ensemble était relié à une perche fixée à l'intérieur de la soute au centre de gravité de l'hélicoptère. Cette perche était terminé par un délesteur électrique permettant la libération de la charge à tout moment.
Nota: Le lot d'élingage et d'arrimage LTSH 2 F2 était constitué des mêmes éléments que le LTSH 1 F1 à l'exception de ceux utilisés exclusivement pour l'arrimage. | |
| |
Cliquer sur l'image pour l'agrandir. | Le lot d'élingage LTSH 4 a été conçu pour satisfaire aux capacités d'emport de l'hélicoptère COUGAR AS532 et permettre un transport de fret à l'élingue, en configuration de charge suspendue qui présente des avantages de rentabilité et de sécurité.
Les divers agrès qui composent le lot sont conçus pour permettre la préhension de charges aussi variées que possible par accrochage et ceinturage (au moyen de l'élingue à 6 suspensions) ou enveloppement (au moyen de filets).
Des prolongateurs permettent d'éloigner la charge de l'hélicoptère quand elle était encombrante pour faciliter les manœuvres de l'appareil.
Des casques, gants et lunettes inclus dans le lot protègent les personnels au sol des projections.
L'accrochage de la charge est réalisé sur un délesteur électrique de l'hélicoptère permettant la libération de la charge à tout moment. | |

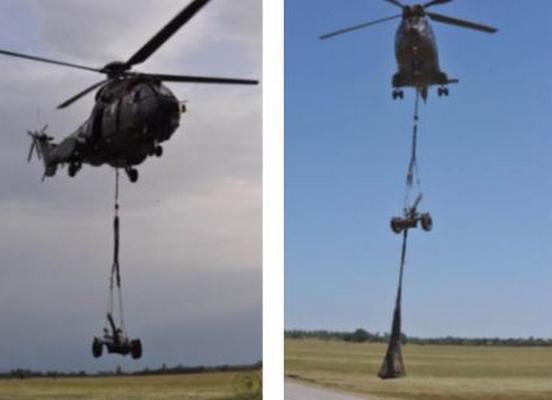

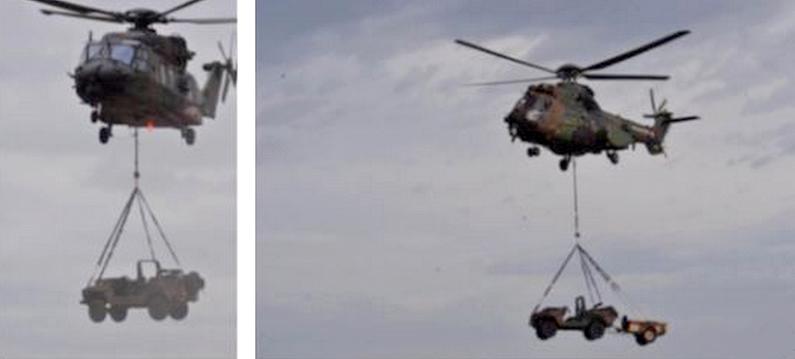

- SHP : Système d'hélitransport polyvalent.
|
 | Le SHP permet de réaliser des missions d'hélitransport en soute et sous élingue de fardeaux à partir des hélicoptères en service dans les forces. Avec ses lots complémentaires, il remplace les lots LTSH1, 2, 4 et 5.
Le SHP est constitué d’un lot d’arrimage en soute LTSH9 et d’un lot d’élingage LTSH10.
Afin de couvrir complètement le besoin opérationnel, le SHP dispose de lots complémentaires pour permettre :
l’hélitransport d’équipements ne répondant pas au standard OTAN : le lot complémentaire LTSH11, créé à partir de composants connus sur d’autres matériels.
l’utilisation de la cordelette de récupération avec les élingues LEVASUD : le lot complémentaire d’élingage LTSH12.
LTSH9 : ce lot d’arrimage en soute comprend des filets de cargaison, des palettes, des tapis de protection, des sangles de retenues et des sacs de transport.
LTSH10 : ce lot d’élingage est constitué d’élingues avec fourreaux, de chaines, de crochets tendeur, d’un kit de protection individuel pour personne au sol et de sacs de transport. A ceci se rajoute un kit « système vrac » comprenant un filet, une bâche, des sandows, des sacs de transport et divers crochet et manilles.
LTSH11 : ce lot complémentaire au SHP comprend une estrope de levage, des crochets de verrouillage, des maillons rapides et un sac de transport.
LTSH12 : Ce lot intègre un système anti-rotation du crochet de l’ancien kit complet ensemble prolongateur LTSH 10. |  | |
| |
Cliquer sur l'image pour l'agrandir. | Le lot d'arrimage LTSH 5 a été conçu exclusivement pour satisfaire aux capacités d'emport en soute de l'hélicoptère COUGAR AS532.
Il comprend un filet de soute, des agrès d'arrimage et des tendeurs à chaîne permettaient l'arrimage en soute.
| |
| |
| |
